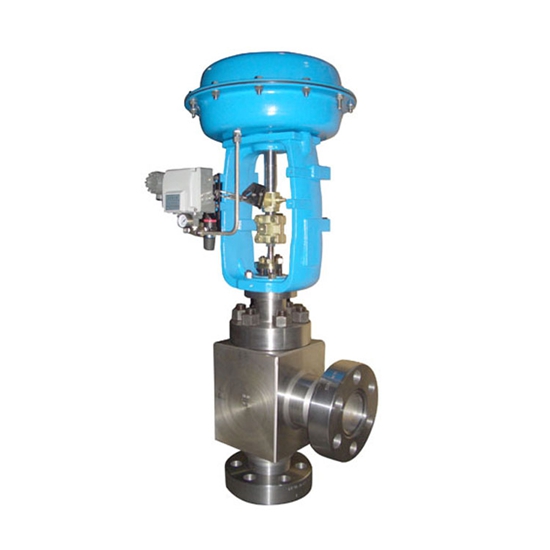

ZMAS氣動薄膜高壓角型調節閥

關注次數：

型號：ZMAS

技術參數：

ZMA/BS-220、320系列氣動薄瞬角型商壓調節閥由氣動萌朕多彈資執行機構和角型離壓閥組成。廣泛應用于化工、煉油等行業，尤其適用于合成氮、尿未工業上商壓和商壓差介質調節。

ZMAS角形高壓氣動隔膜調節閥的概述
ZMA/BS-220、320系列氣動薄瞬角型商壓調節閥由氣動萌朕多彈資執行機構和角型離壓閥組成。
ZMAS角形高壓氣動隔膜調節閥采用透境式閥座結構，閥座易于更換，密封性能好。閥芯為柱塞形，用于離壓差條件下的問芯，頭部堆焊鎢鈷合金，具有耐氣蝕，抗沖涮等優點，大大提高使用壽命。
廣泛應用于化工、煉油等行業，尤其適用于合成氮、尿未工業上商壓和商壓差介質調節。

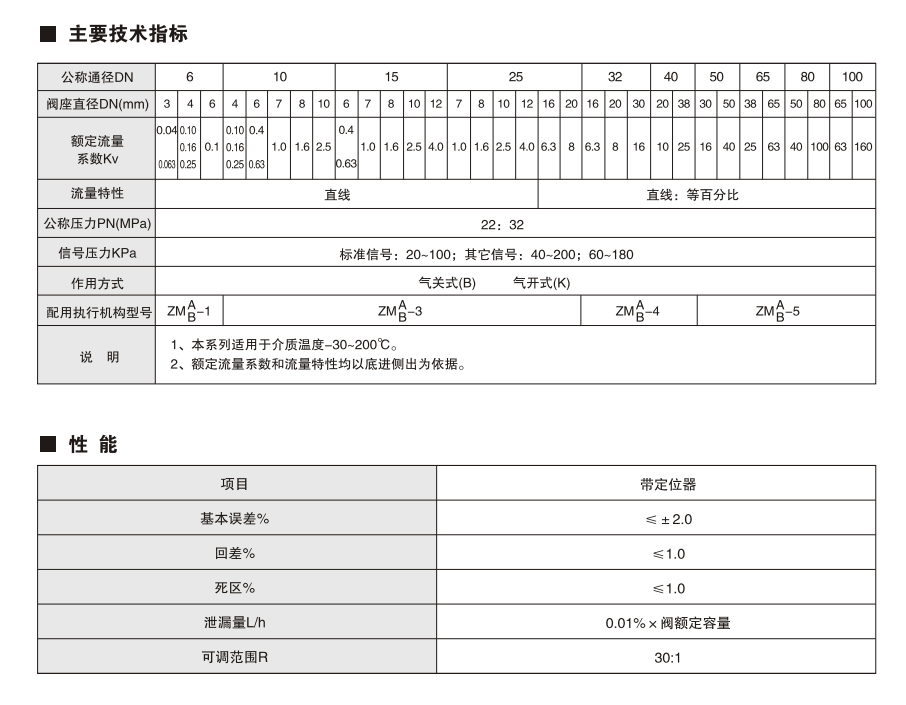

ZMAS角形高壓氣動薄膜調節閥主要技術指標

公通通徑 DN	6			10					15					25						32			40		50		65		80		100
閥座直徑 DN	3	4	5	6	7	8	9	10	6	7	8	10	12	7	8	10	12	16	20	16	20	30	20	38	30	50	38	65	50	80	65	100
額定流量系數 Kv	0.04	0.10 0.16 0.25	0.1	0.10 0.16 0.225	0.4 0.63	1.0	1.6	2.5	0.4 0.63	1.0	1.6	2.5	4.0	1.0	1.6	2.5	4.0	6.3	8	6.3	8	16	10	25	16	40	25	63	40	100	63	160
流量特性	直線																	直線：等百分比
公稱壓力PN （MPa）	22:32
信號壓力 KPa	標準信號：20-100；其他信號：40-200；60-180
作用方式	氣關式（B）氣開式（K）
配用執行機構 型號
說明	1、本系列適用于介質溫度-30~200℃。 2、額定流量系數和流量特性均以底進側出為依據。

ZMAS角形高壓氣動薄膜調節閥性能

項目	帶定位器
基本誤差%	≤±2.0
回差%	≤1.0
四區%	≤1.0
泄漏量L/h	0.1%*閥額定容量
可調范圍R	30：1

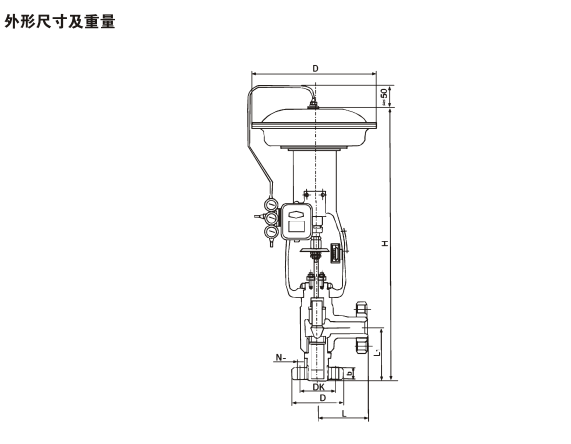

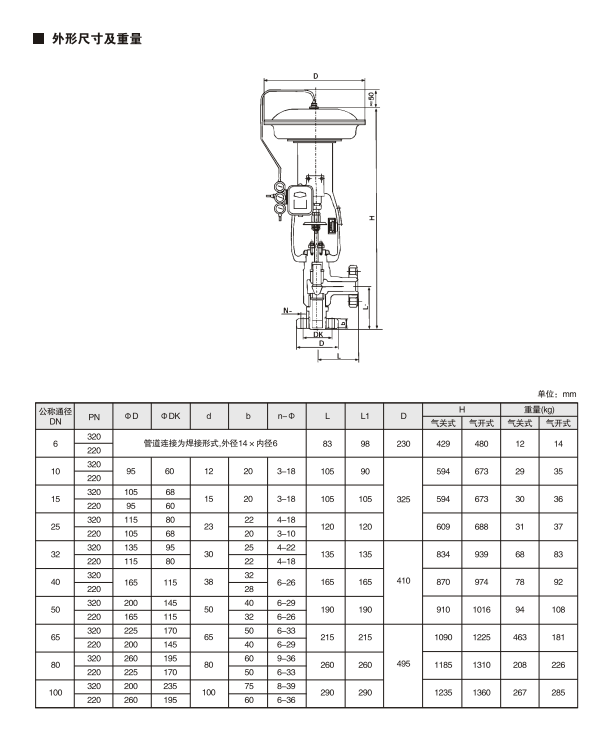

公稱通徑DN	PN(105pa)	ΦD	ΦDK	d	b	n-Φ	L	L1	D	H		重量
										氣關式氣開式		氣關式氣開式
6	320	管道連接為焊接形式，外徑14*內徑6					83	98	230	429	480	12	14
	220
10	320	95	60	12	20	3-18	105	90	325	594	673	29	35
	220
15	320	105	68	15	20	3-18	105	105		594	673	30	36
	220	95	60
25	320	115	80	23	22	4-18	120	120		609	688	31	37
	220	105	68		20	3-10
32	320	135	95	30	25	4-22	135	135	410	834	939	68	83
	220	115	80		22	4-18
40	320	165	115	38	32	6-26	165	165		870	974	78	92
	220				28
50	320	200	145	50	40	6-29	190	190		910	1016	94	108
	220	165	115		32	6-26
65	320	225	170	65	50	6-33	215	215	495	1090	1225	463	181
	220	200	145		40	6-29
80	320	260	195	80	60	9-36	260	260		1185	1310	208	226
	220	225	170		50	6-33
100	320	200	235	100	75	8-39	290	290		1235	1360	267	285
	220	260	195		60	6-36
