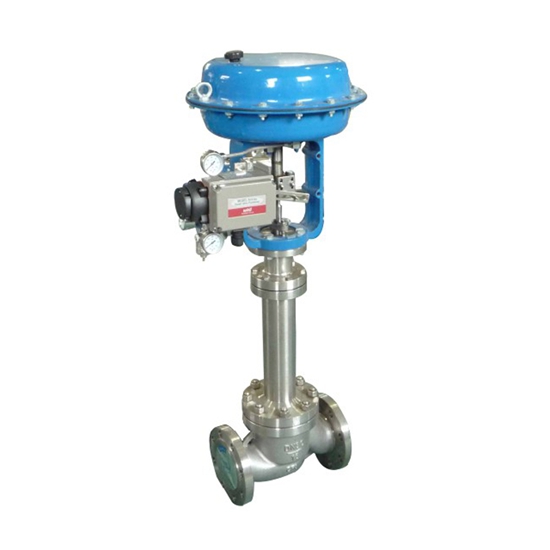

HTSW波紋管密封單座調節閥是一種頂導向結構的調節閥，閥體結構緊湊，流體通道呈 S 流線型， 壓降損失小，流量大、可調范圍廣。上閥蓋采用波紋管密封結構，可徹底消除工藝介質從閥桿運動間隙 向外泄漏的可能性，這是波紋管密封閥的顯著特點之一。由于波紋管元件本身的可變形和不錯的抗老化 性，這種調節閥完全克服了填料密封閥通常存在的填料老化和溫差敏感等弱點。其次，采用波紋管—— 填料雙重密封結構，安全可靠性更好，因此，它在劇毒，強腐蝕性、放射性等稀有特殊介質的自動控制 系統中得到廣泛應用。閥芯導向面積大，抗振性好，配用多彈簧式薄膜執行機構，其結構緊湊，輸出力大。

氣動調節閥主要技術參數和性能
閥 體
型 式 直通單座鑄造球型閥
公稱通徑 40～200mm
公稱壓力 ANSI 150、300、600
JIS 10、20、30、40K PN 1.6、4.0、6.4MPa
允許使用壓力 1MPa、2 MPa、3.5 MPa
連接形式 法蘭式：RF 和 RJ
標準按JIS B2201 ANSI B16.5 JB/T79.1
PN 1.6MPa RF JB/T79.2 凹凸面
焊接式：嵌接焊 SW（40～50mm） 對接焊 BW（65～200mm）
材 料 HT200 ZG25 ZG1Cr18Ni9
ZG0Cr17Ni12Mo2 1.25Cr0.5Mo
5.0Cr0.5Mo 或 SCPH21 SCPH61 Ti
上閥蓋 常溫型（P）：-17～+230℃
伸長Ⅰ型（E1）：+230～+350℃，-45～-17℃
備注：工作溫度不準超過各種材料的允許范圍
壓蓋型式 螺栓壓緊式
填 料 V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉編織填料。
閥內組件
閥芯型式 上導向單座柱塞型閥芯
流量特性 高容量流量特性，（參考圖 2） 等百分比特性（%）和線性特性（L） 高精度流量特性（參考圖 1）
等百分比特性（%）和線性特性（L） 司太萊堆焊快開閥芯（QS）
材 料 0Cr17Ni12Mo2 和堆焊司太萊合金
波紋管材料 1Cr18Ni9

氣動調節閥執行機構
型 式 HA 多彈簧式薄膜執行機構
膜 片 乙丙橡膠夾尼龍
彈簧范圍 0.02～0.10 0.08～0.24MPa
供氣壓力 0.14 0.16 0.28 0.40MPa
氣源接頭 Rc 1/4
環境溫度 -30～+70℃
備注：該閥也可配用 VA5 或 VA6 執行機構。

氣動調節閥作用型式 氣——開式或氣——關式
附 件 定位器、手輪機構、氣動閥位傳送器等。
性 能
泄漏量
金屬閥座：符合標準 ANSI B16.104 Ⅳ級，小于額定 Cv 的 0.01%
聚四氟乙烯閥座：符合標準 ANSI B 16.104 Ⅵ級，小于額定的 Cv10-7
司太萊堆焊金屬閥座：小于額定 Cv 的 10-7
回 差 5%（不帶定位器）3%（帶定位器）
線 性 ±11%（不帶定位器）±3%（帶定位器）
備注：采用標準的 V 型聚四氟乙烯填料?？烧{(diào)范圍 50∶1

氣動調節閥訂貨須知
1.產品型號與名稱
2.公稱通徑DN(mm
3.公稱壓力
4.流量特性要求
5.閥體材質及閥內件
6.介質種類和溫度范圍
7.閥前后壓力(壓差)
8.密封形式
9.配套附件
